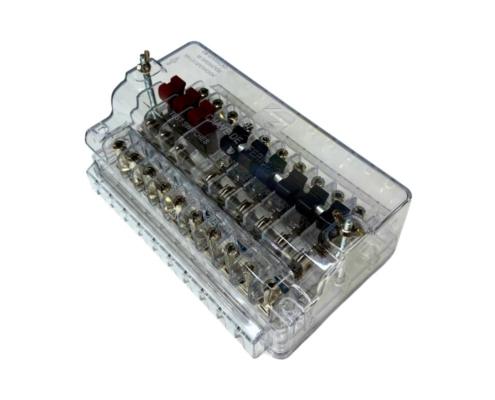

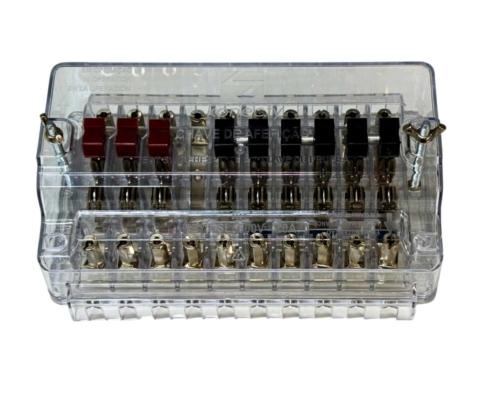

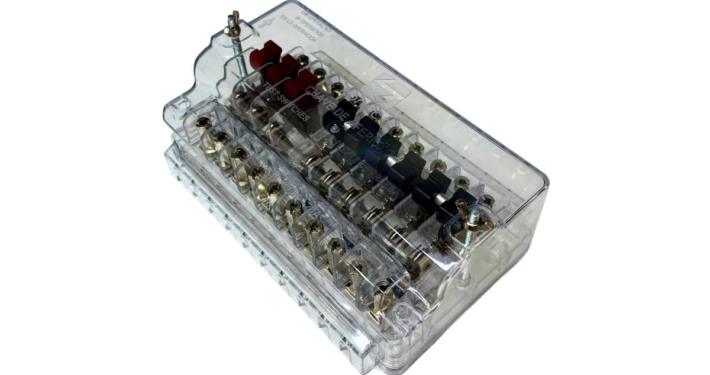

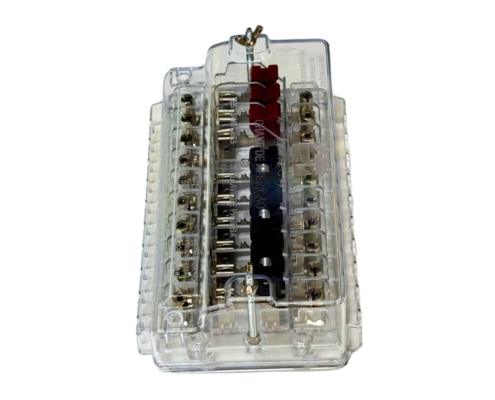

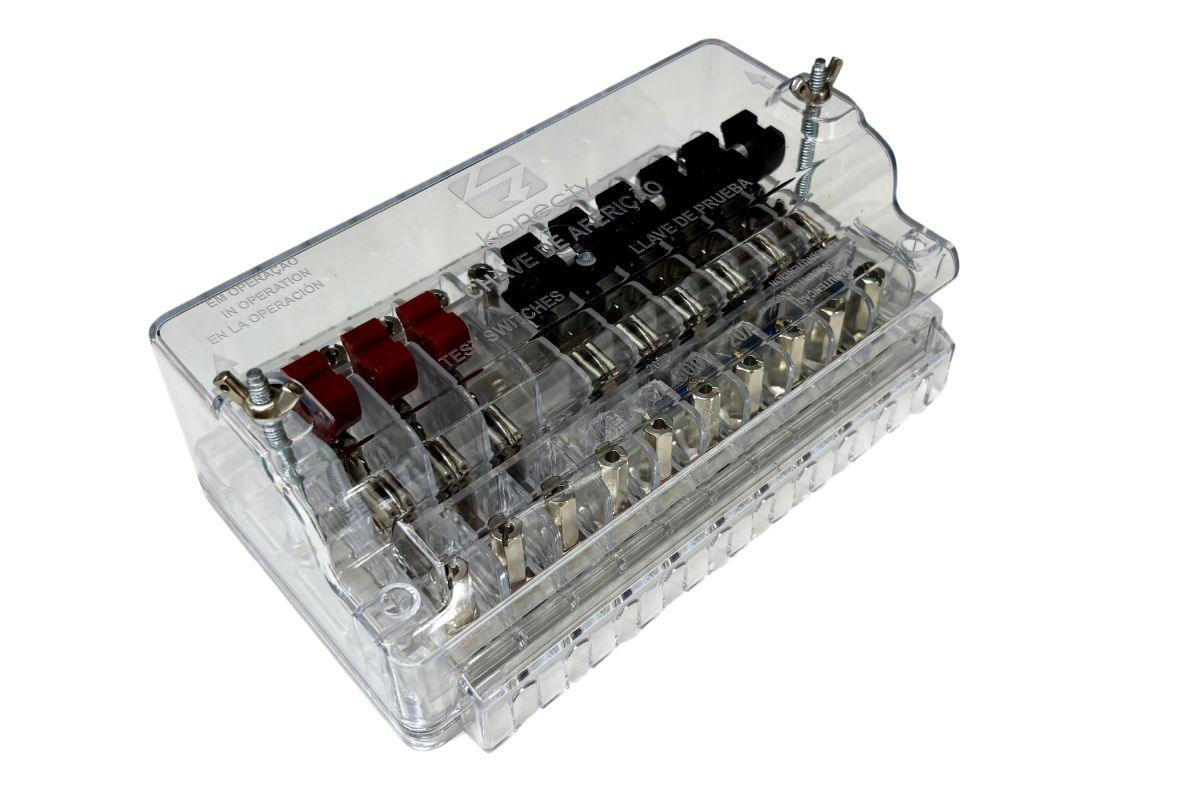

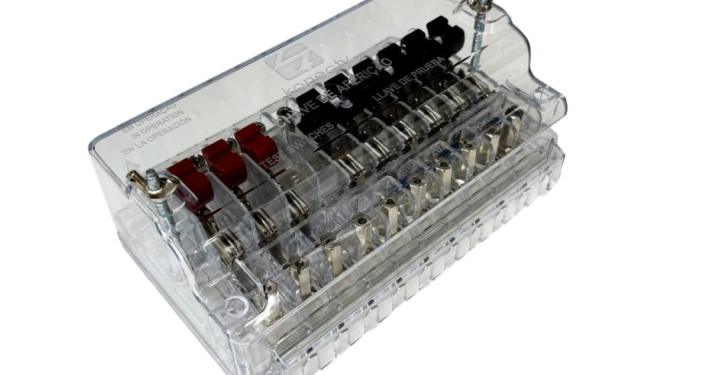

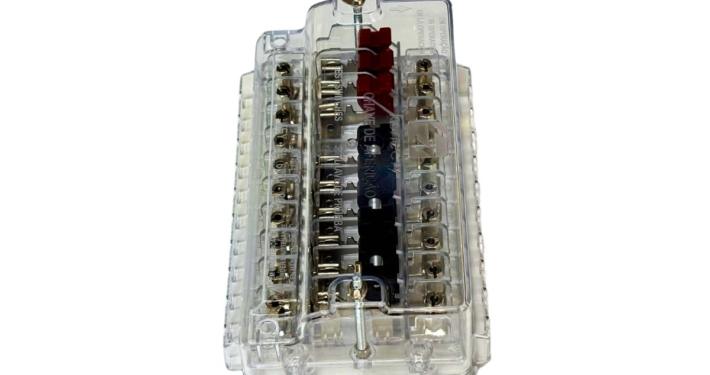

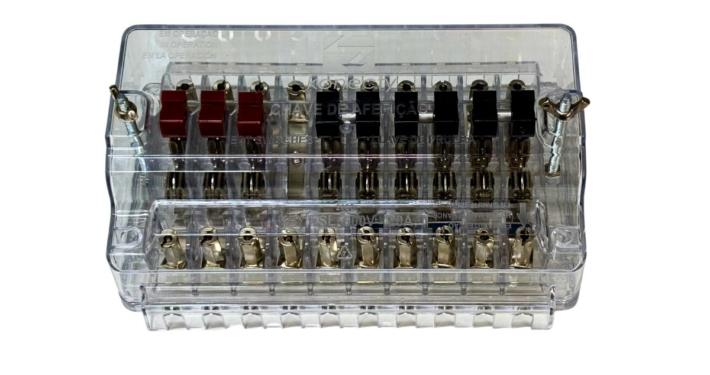

Chave de Aferição Sobrepor 10 Polos KEY-SL

As chaves de aferição Konecty foram desenvolvidas de acordo com as mais rígidas normas de segurança do setor elétrico, projetadas para possibilitar segurança total aos operadores de painéis elétricos.

Sendo o método mais simples, rápido e confiável de efetuar testes, calibrações e monitoramento de equipamentos elétricos, sem que haja a necessidade de desenergizar os sistemas, desta forma, podem-se testar circuitos de potencial e corrente de relés, medidores de energia entre outras aplicações industriais.

Tabela de configuração

PDF Icon
Tabela Chave de Embutir KEY-SL

Dimensões

Esquema de Ligação

Características Técnicas

Fabricante
Modelo
Tensão Nominal
Montagem
Corrente Nominal
Classe de Isolação
Número Máximo de Pólos

Konecty
Key-SL
600 V
Sobrepor
20 / 30A
2,5 kV
10

Manual

PDF Icon
Manual KEY-S / KEY-SL

Tampa principal com função proteção em manutenção

Serve para proteção quando a chave de aferição estiver com polos abertos, ou seja, durante a manutenção, com isso a parte inferior da chave, que está energizada, fica totalmente protegida em caso de impacto ou queda de alguma ferramenta ou objeto condutor de eletricidade.

Chave de aferição com a tampa em operação

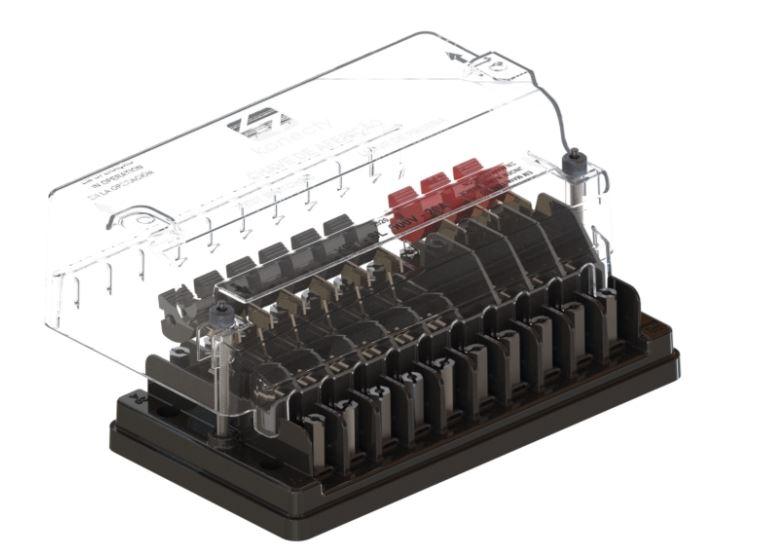

Chave de aferição com a tampa em manutenção

Para utilizar a tampa da KEY-SL como protetor para a manutenção/aferição, é necessário que, com um ou mais polos abertos, se inverta a posição da tampa, posicionando os prisioneiros da chave de aferição nos furos inferiores da tampa e fixando com a porca de fechamento, conforme exemplo.

Os polos ficarão isolados e o operador terá a liberdade de trabalhar nos contatos sem perigo.

Opcionais

Cores diferenciadas para as teclas;
Identificadores de fases nas teclas;
Pinos de intertravamento;

Aplicação e funcionamento

As chaves KEY-SL permitem que na posição aberta das facas ocorra o isolamento elétrico para ligação, reparo ou monitoramento de equipamentos. Na posição fechada a KEY-SL mantém o funcionamento e continuidade dos circuitos elétricos dentro de suas características normais.

Características construtivas

Base

Injetada em material plástico de excelente isolação e resistência mecânica sendo capaz de suportar temperaturas elevadas sem apresentar deformações em sua estrutura.
Pode ser fornecida nas seguintes versões:

Base injetada em policarbonato preto ou transparente cristal;

Tampa principal

Injetada em material plástico transparente de alta resistência contra choques mecânicos. A tampa é removível e possui dispositivos de selagem contra fraudes. Projetada de forma a proteger os terminais de ligação e proporcionar mais agilidade ao operador. Possui identificação de forma indelével com as informações sobre o fabricante, produto, modelo, ano de fabricação, tensão e corrente.

Conjuntos selecionadores de tensão e corrente

Todos os conjuntos seccionadores são fabricados em latão especial extra duro, com efeito mola e tratamento superficial de proteção dos componentes. Possuem ótima resistência mecânica e condutibilidade elétrica.
Os conjuntos seccionadores de tensão são compostas de chaves faca simples e acionamento independente para os circuitos de potencial. São separados por barreiras isolantes modeladas na base e com altura reforçada a fim de evitar qualquer possibilidade de arcos de tensão.
Os conjuntos seccionados de corrente são compostos pos chaves faca que permitem efetuar o curto-circuito dos secundários dos transformadores de corrente, antes que haja a abertura total das facas. Juntamente com estas seccionadoras existe uma ponte de aferição para cada circuito de corrente, permitindo o uso de equipamentos auxiliares sem a necessidade de desconexão de condutores.

Polo de neutro

Consiste em uma tecla ou lâmina continua fabricada em latão especial extra duro ligando os terminais de entrada e de saída da chave.

Teclas de acionamento das facas

Injetadas em material plástico isolante de alta resistência a fim de proteger o operador de tocar nas partes condutivas. São projetadas com design para uma abertura mais ergonômica e podem ser configuráveis com cores diferenciadas, identificadores de circuito e pinos de inter-travamento mecânico para abertura de duas facas ao mesmo tempo.

Terminais de ligação

São produzidos em latão com tratamento superficial e ótima condutibilidade elétrica permitindo uma ligação firme e segura dos condutores.

Montagem e ligação

A montagem das chaves KEY-SL são efetuadas frontalmente em painéis e conjuntos de medição.

Sua instalação é projetada de forma a proporcionar segurança e praticidade para os operadores. Sua fixação é feita através de quatro parafusos M5 que ficam localizados, após a conclusão da instalação, dentro da tampa principal que possui lacre de segurança contra fraudes.

A fixação dos condutores é feita em terminais M5, podendo ser feita também por meio de conectores tipo olhal (diâmetro interno mínimo de 4.2mm e diâmetro externo máximo de 11,5mm) ou ainda diretamente através de condutores decapados por meio de placas de fixação de condutores tipo unha existentes nos terminais de ligação da KEY-SL.

O aperto dos terminais de ligação pode ser efetuado através de chave de fenda convencional ou mesmo utilizando chaves sextavadas tipo cachimbo 5/16”. Os terminais de ligação da KEY-SL também permitem a utilização de plugs tipo “banana” obtendo desta forma maior flexibilidade conforme a necessidade dos operadores.”
