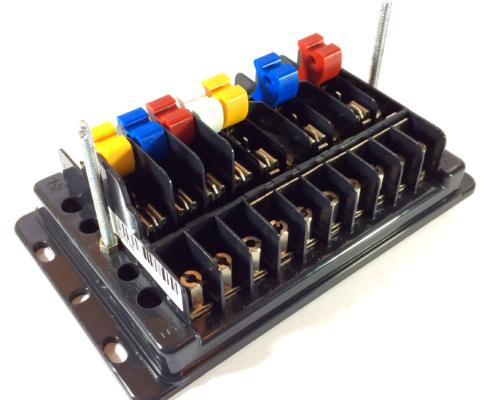

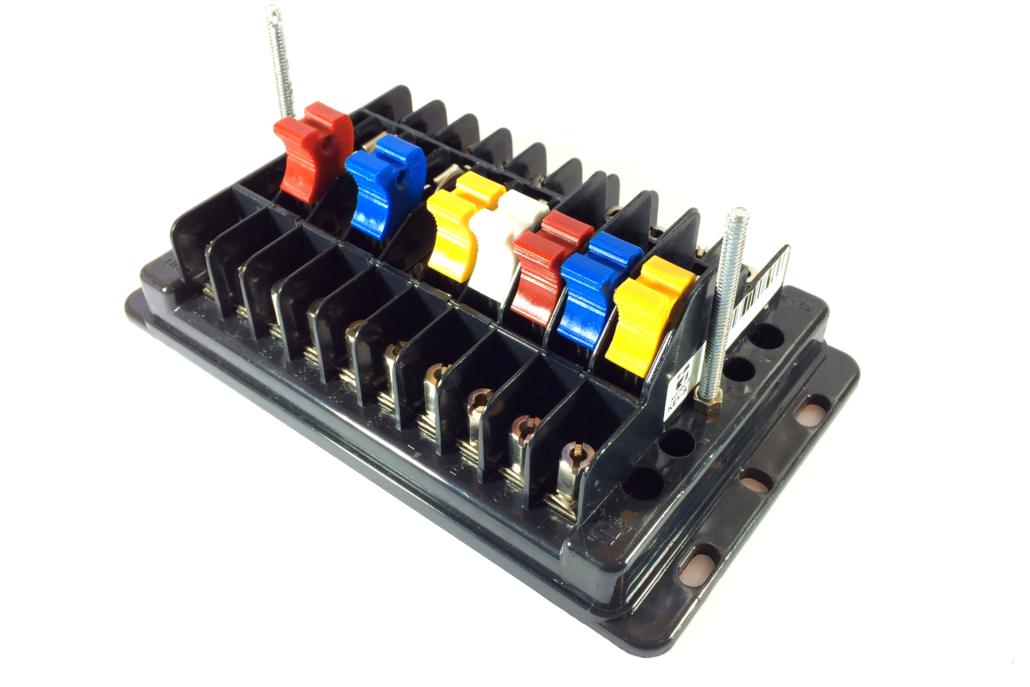

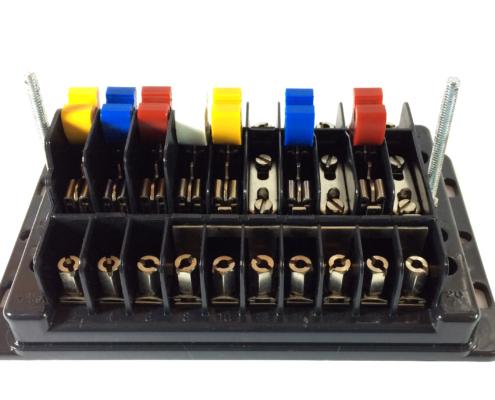

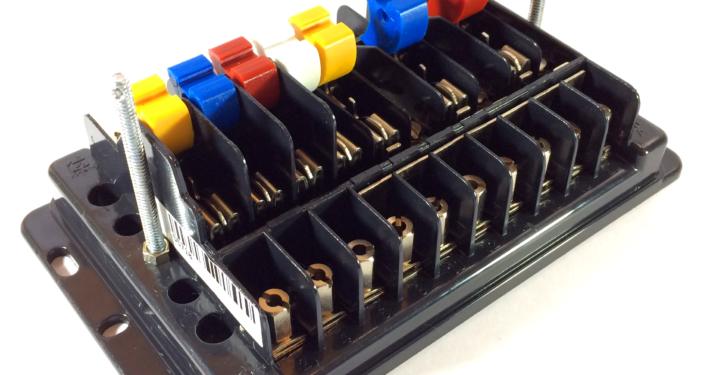

Base
Injetada em material plástico de excelente isolação e resistência mecânica sendo capaz de suportar temperaturas elevadas sem apresentar deformações em sua estrutura.
Pode ser fornecida nas seguintes versões:
- Base injetada em policarbonato preto ou transparente cristal;
- Básica com ou sem abas de fixação lateral;

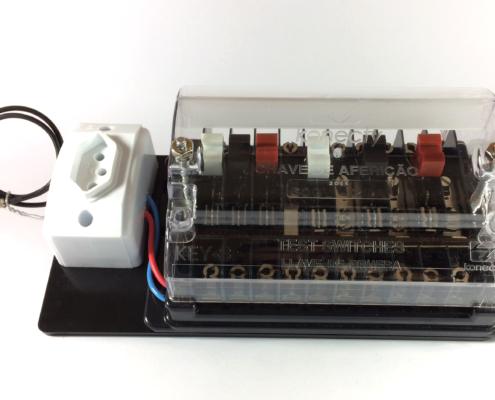

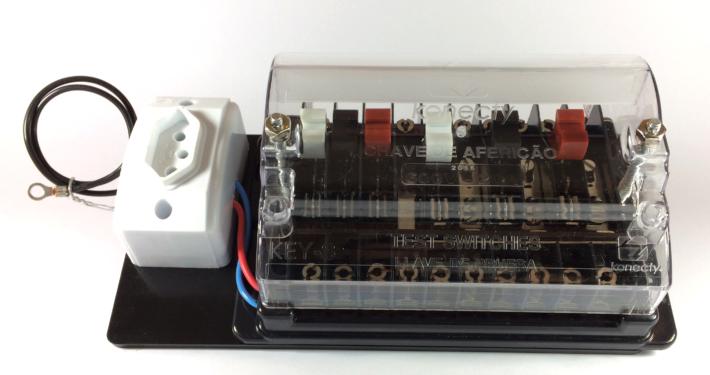

- Estendida preta para uso com tomada tripolar para ligação de equipamentos similares.

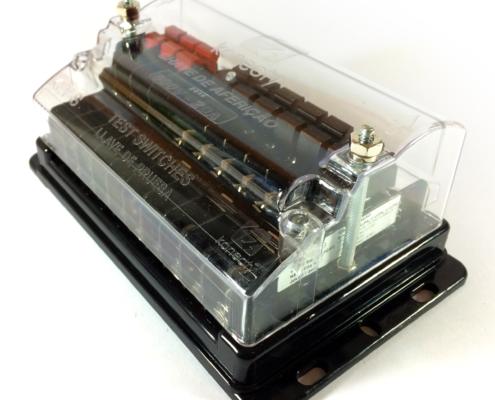

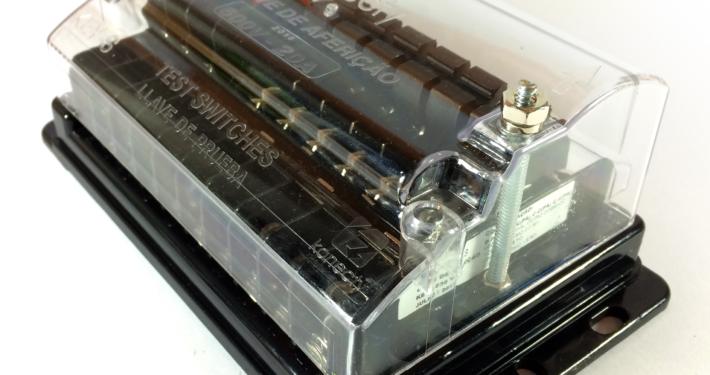

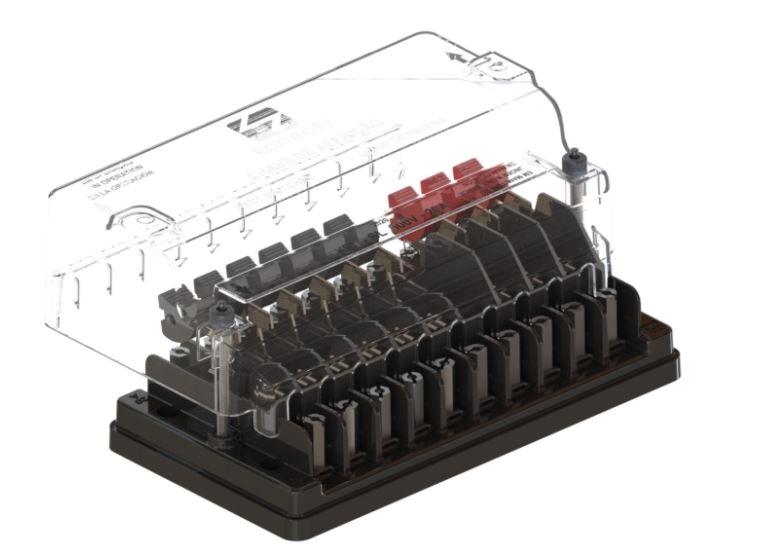

Tampa principal
Injetada em material plástico transparente de alta resistência contra choques mecânicos. A tampa é removível e possui dispositivos de selagem contra fraudes. Projetada de forma a proteger os terminais de ligação e proporcionar mais agilidade ao operador, já vem em versões com abas de proteção estendida, sem aba de proteção e com abas de proteção recortadas para passagem ampla dos condutores. Possui identificação de forma indelével com as informações sobre o fabricante, produto, modelo, ano de fabricação, tensão e corrente.
Conjuntos seccionadores de tensão e corrente
Todos os conjuntos seccionadores são fabricados em latão especial extra duro, com efeito mola e tratamento superficial de proteção dos componentes. Possuem ótima resistência mecânica e condutibilidade elétrica.
Os conjuntos seccionadores de tensão são compostas de chaves faca simples e acionamento independente para os circuitos de potencial. São separados por barreiras isolantes modeladas na base e com altura reforçada a fim de evitar qualquer possibilidade de arcos de tensão.
Os conjuntos seccionados de corrente são compostos pos chaves faca que permitem efetuar o curto-circuito dos secundários dos transformadores de corrente, antes que haja a abertura total das facas. Juntamente com estas seccionadoras existe uma ponte de aferição para cada circuito de corrente, permitindo o uso de equipamentos auxiliares sem a necessidade de desconexão de condutores.
Polo de neutro
Consiste em uma tecla ou lâmina continua fabricada em latão especial extra duro ligando os terminais de entrada e de saída da chave.

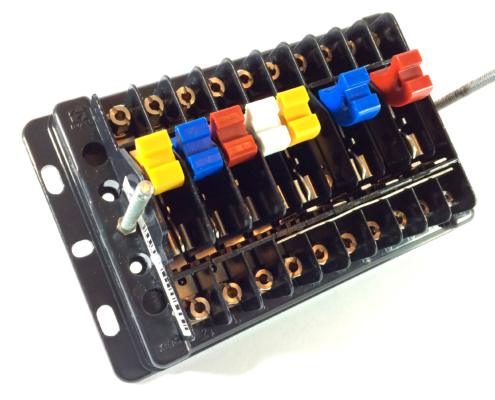

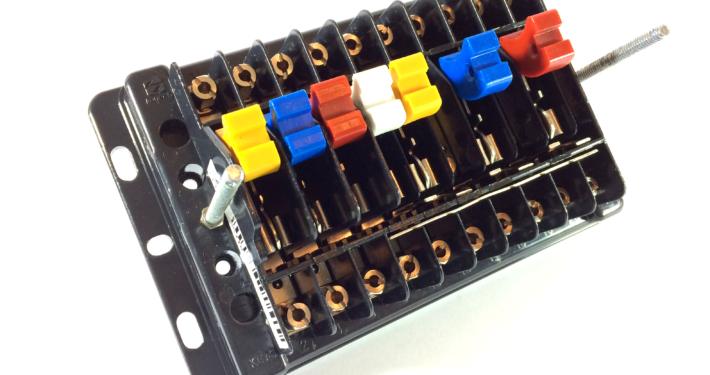

Teclas de acionamento das facas

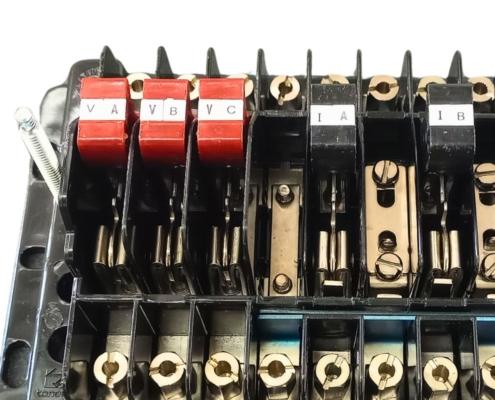

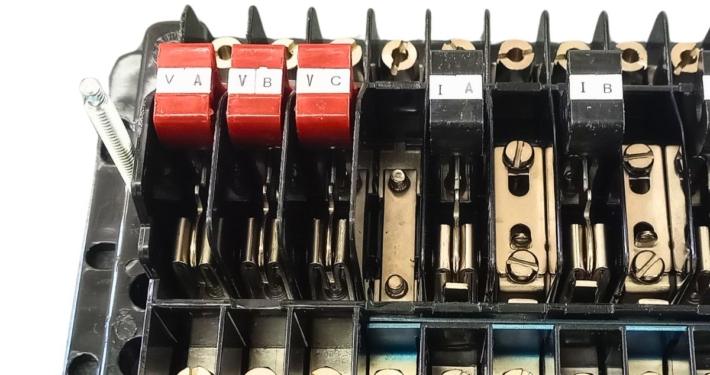

Injetadas em material plástico isolante de alta resistência a fim de proteger o operador de tocar nas partes condutivas. São projetadas com design para uma abertura mais ergonômica e podem ser configuráveis com cores diferenciadas, identificadores de circuito e pinos de inter-travamento mecânico para abertura de duas facas ao mesmo tempo.

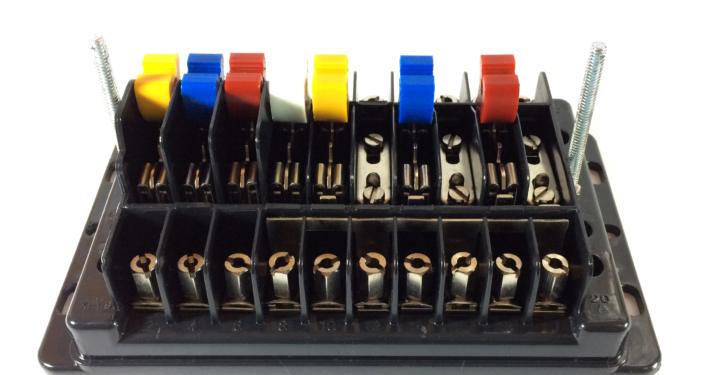

Terminais de ligação
São produzidos em latão com tratamento superficial e ótima condutibilidade elétrica permitindo uma ligação firme e segura dos condutores.
